TOYOBO 东洋纺 HARDLEN®CY-9124P

产品介绍

HARDLEN®CY-9124P是由东洋纺以其独特技术开发的产品。这类产品对于聚烯烃类的底材具有极优异的附着性能。

HARDLEN®CY-9124P是一种含有特殊酸改性的低分子量氯化聚烯烃，与其他树脂具有良好的相容性。

HARDLEN®CY-9124P一般用于 PP/EPDM   汽车保险杆的底色漆中， 可在不作任何预处理(如等离子火焰、溶剂表面 处理)的情况下，获得极佳的附着效果。

产品特征

聚合物：改性氯化聚烯烃

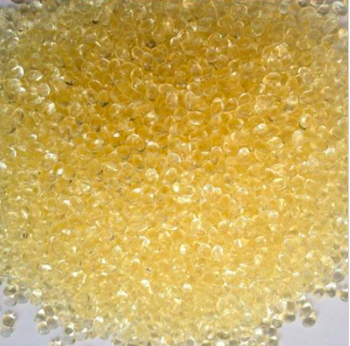

外观：黄棕色粒状

氯含量：24.5±1.0 wt%

粘度(dPa · s)：0.15-1.0(20 wt%于25℃甲苯溶液)

Gardner色度≤6

主要特性

· 无需任何表面处理就可获得在 PP/EPDM 底材上的极优异的附着性。

· 底漆与面漆之间有优异的层间附着(特别是 聚酯氨基烘漆或聚氨酯涂料)。

·可使面漆具有极佳的耐水性、耐汽油和酒精性(特别是聚酯氨基烘漆)。

· 与一部分树脂有良好的相容性。

· 易溶于适当之溶剂，如甲苯、二甲苯或芳香族碳氢溶剂。

使用方法

· 溶解方法

·“搅拌”对于颗粒溶解在溶剂中，是非常重要的一个因素。

·颗粒相对于溶剂(如甲苯)具有较高的比重，因此较易沉淀。

·建议使用搅拌机溶解颗粒。

· 溶解程序

·将溶剂，例如甲苯，倒入溶解槽中。

·一边搅拌，一边将颗粒加入溶剂中，同时通氮气保护。

· 将混合物加热至30℃至50℃。

·取少量溶液涂布于玻璃板上观察，若无颗粒状物质，即可判定为溶解终点。

· 加入1%(对溶液总重)的四氢呋喃(THF) 或丁基溶纤剂 (BCS)。

·过滤溶液：建议使用直立式“10μ袋式过滤器”和“10μ筒式过滤器”,以避免微量的污染。

应用领域

溶液稀释后直接喷涂于 PP 底材，经烘烤后再上涂面漆与其他树脂混合作成底色漆，必须考虑与树脂的相溶性。

添加量

· 作为底涂使用，溶解为20-30%浓度后， 以溶剂甲苯/二甲苯稀释5- 10倍。

· 溶剂为20 -30%浓度，添加在树脂中对树脂全量添加5- 10%,须考虑相容性。

施工步骤(实验室)

· 用异丙醇清洁 PP/EPDM 底材表面。

· 涂装底漆(干膜厚度：10-15μm)。

· 室温下闪蒸5分钟。

· 于80 ℃ 烘干10分钟。

· 涂装聚酯氨基烘漆或聚氨酯面漆(干膜厚度 30-45μm)。

· 室温闪蒸15分钟。

· 若面漆为聚酯氨基烘漆，于120℃烘烤30分钟。

· 若面漆为聚氨酯涂料，于80℃烘烤45分钟。

· 于室温下静置一天后。

底漆组成

· 配 方 例 wt%

CY-9124P 溶液(20wt% 甲苯溶液)       77

TiO₂(金红石型)                                 11

甲苯                                               12

总计                                              100

· 将上述组分分散1小时。

储存条件

· 远离热及火源。

· 置于阴凉通风处，容器保持紧密。

· 储存环境为低于25℃。

包装

净重：20 kg
